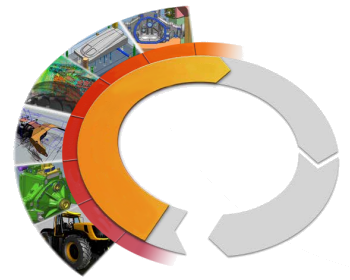

Product Lifecycle Management (PLM)

NX è parte di un quadro più ampio PLM per gestire l'intero ciclo di vita dei prodotti dai requisiti iniziali attraverso la progettazione, produzione, manutenzione e riciclo.

Concurrent engineering

Teamcenter è utilizzato per controllare l'accesso ai dati dei file NX. Teamcenter consente agli utenti di lavorare su attività di progettazione in parallelo, anziché come un processo sequenziale. Per esempio, mentre alcuni utenti progettazione del prodotto, altri utenti potrebbero iniziare a simulazioni di analisi agli elementi finiti o studi di lavorazione.

Bottom-up e top-down

NX consente di progettare assemblee prodotto dall'alto verso il basso o dal basso verso l'alto. In  basso verso l'alto di progettazione , è possibile creare modelli di parti e poi aggiungerli a un assembly. Questo è il modo più comune per la progettazione di un prodotto.

Nella  top-down , si crea la struttura di assemblaggio del prodotto prima che le parti sono state progettate.La maggior parte dei disegni sono una combinazione di entrambi i metodi.

Progettazione in un contesto di assemblaggio

Assemblee nuovo prodotto può contenere parti riutilizzate da progetti precedenti, le parti standard, parti da progetti precedenti che devono essere modificati, e le parti nuove che devono essere progettati da zero. NX consente di progettare e modificare le parti nel contesto del gruppo di creare una misura adeguata ed evitare interferenze.

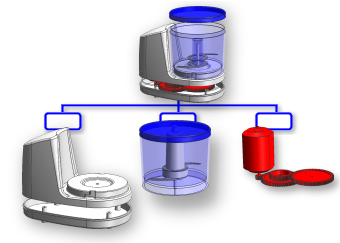

Ingegneria di sistema

Ingegneria dei sistemi  è definire le modalità di struttura del prodotto è organizzato in sottosistemi, e come tutti i componenti e sottosistemi interagiscono. E 'una buona pratica di definire le interfacce tra i componenti e le espressioni chiave prima di progettare la geometria dettagliata parte.

Modalità Storia, Storia senza modalità

Nella  modalità storia , di progettare parti come una sequenza di funzioni. La modalità storia è raccomandato per le parti altamente ingegnerizzati.

In  history-free mode , è possibile utilizzare funzioni per creare e modificare il modello, ma le caratteristiche risultanti non sono ordinate in modo sequenziale. Modalità history-free è particolarmente utile per gli studi di simulazione o di produzione, dove è utile essere in grado di modificare direttamente le parti in modi non previsti dal progettista. E 'utile anche quando si lavora con componenti da un sistema esterno CAD che possono essere stati importati senza storia.

Associatività

Associatività  è la capacità di apportare modifiche alle informazioni geometriche o non geometriche nella vostra parte, e che cambiano automaticamente propagare ad altri prodotti colpiti dalla vostra parte.

Per esempio, quando si modifica un parametro di parte, la modifica viene automaticamente propagata ad altri punti di vista, le caratteristiche, le parti e assiemi. Non è necessario per apportare la modifica in più posti

Associatività può applicare ad entrambi gli oggetti geometrici, come le curve e gli enti, così come non-geometriche di oggetti, come gli attributi (come colore), testo (come dimensioni), e punti di vista (come la redazione visualizzazioni).

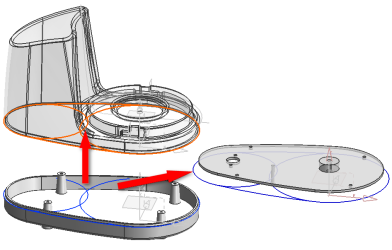

Resusability

NX fornisce i metodi per progettare il vostro sottoassiemi, parti e caratteristiche come unità modulari che possono essere riutilizzati. Ciò consente di risparmiare lo sforzo di ricreare le parti.

Dell'intento progettuale

In NX, è possibile creare parametri associativi, espressioni e vincoli per catturare l'intento progettuale, in modo che il modello può essere modificato in modo prevedibile.

Nella storia senza modalità, regole intento di progettazione sono desunti dalle relazioni geometriche esistenti.

Model Master

Design del prodotto sono solitamente creati in applicazioni di modellazione NX e assemblee. Applicazioni come redazione, di simulazione avanzata e di produzione sono tradizionalmente considerate applicazioni a valle. In un flusso di lavoro concurrent engineering, lavorare in queste applicazioni possono iniziare prima che il design è completo. Modello NX utilizza la tecnologia principale per il supporto e attivare flussi di lavoro simultanei in applicazioni a valle.
